Cálculo Dimensional de Tampo



Cálculo Dimensional de Tampo

Contato
Telefones: (11) 4055-7716 / 4055-7718 / 4055-7720 / 4055-7739
Fax: (11) 4055-7723
Email: vendas@eica.com.br

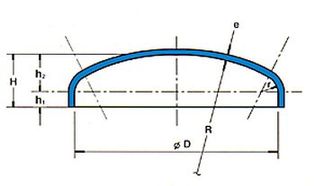

Tipo de Tampo:

Diâmetro Interno (Di)mm:


Espessura Nominal (e)mm:

Parte Reta (h1)mm:


* ATENÇÃO: Raio de Bordo Máximo é de 620mm disponível para produção.

Ref: Normas ASME - SEC. VIII DIV. 1 UG - 81
DIN - 28011/13

1) Tampos
EICA: 4,5,6,10,11 e 12

2) Altura
(h 1 + h 2 ) + 0,015.De ou 10mm (maior valor).

3) Perímetro ( p .De)

De de 300 a 1000mm ± 0,5% De
De acima de 1000mm + 0,5% De
- 0,25% De

4) Ovalização (Out of roudness)


5) Forma (Perfil)
A superfície interna do tampo não deve desviar para o lado
externo da forma especificada, mais que 1,25% do diâmetro interno e para o lado interno, mais que 0,625% de D.
Diferença máx.= Df = 0,0125.D (lado externo)
Diferença máx.= Df = 0,00625.D (lado interno)

6) Redução aproximada de espessura na fabricação Re (EICA)
Por haver grande variância na perda de espessura dos diversos tipos de tampos e materiais, favor consultar nosso departamento técnico para tais especificações.

7) Esta configuração é válida apenas para Aço Carbono e Inox
